С появлением бытовой техники еще в 1970-х годах, чтобы снизить интенсивность труда работников первой линии и уменьшить повреждение продукта, вызванное неправильной вставкой разъемов, общие затраты на обработку были снижены.Итак, в Европе начали постепенно внедрять новый продукт — разъем RAST.В настоящий момент, РАСТ-разъем Технология/концепция широко используется в традиционных отраслях промышленности, таких как автомобилестроение, ОВКВ и бытовая техника.Существует множество типов раст-соединителей.Я познакомлю их в этой статье.
Краткое введение в разъемы RAST
Классифицируйте разъемы RAST по различным спецификациям.
Классифицируйте соединители RAST в соответствии с различными сценариями использования.
.
Краткое введение в разъемы RAST
Разъем RAST официально стал международным стандартом клеммных колодок на рынке бытовой техники в 1980-х годах.Обычно используется технология обжима со смещением изоляции (IDC), чтобы упростить и ускорить процесс обработки жгута.Эта технология подключения (технология подключения к сети) завершает процесс обработки.Это требует резки отдельных проводов, зачистки и обжатия, а также минимизации вероятности потенциальных сбоев, вызванных этими процессами ручного подключения, что может обеспечить крупномасштабную полностью автоматизированную сборку и тестирование, а также улучшить качество разъемов rast.Разъемы RAST обычно включают в свое название число (например, разъем RAST5), обозначающее расстояние между клеммами (например, 5 мм).
Классифицируйте разъемы RAST по различным спецификациям.
Слово соединителя RAST считается комбинацией начальных букв немецкого языка Raster (полосчатая сетка) + Anschluss (комбинация) + Steck (суперпозиция) + Technik (технология).Основными продуктами разъемов RAST обычно являются RAST2.5 и RAST5.0, которые представляют собой расстояние 2,5 и 5,0 мм соответственно (есть также RAST2.5, который имеет расстояние 5,0).Поскольку это разъем «провод-плата», существует метод IDC (соединение со смещением изоляции), традиционный метод обжима и метод стопорного винта.Поскольку метод IDC подходит для автоматической/полуавтоматической обжимки, он значительно повышает эффективность производства, улучшает стабильность продукта, а также снижает частоту ошибок и затраты.
Классифицируйте соединители RAST в соответствии с различными сценариями использования.
Очевидно, что разъемы RAST также можно классифицировать по различным сценариям использования.Подробности я покажу вам следующим образом.
1. Система разъемов таймера RAST 5 предназначена для обеспечения безопасного и надежного подключения питания для компонентов RAST 5 в бытовой технике, включая внутренние кондиционеры.Нейлоновый корпус системы соответствует требованиям GWT и UL94 V-0 по огнестойкости.Механизм встроенного положения клемм (TPA) используется для обеспечения полной посадки контакта и обеспечивает дополнительные меры по предотвращению выпадения контакта, а использование защелки помогает предотвратить случайное отключение.Оболочка также имеет несколько вариантов ввода ключей.

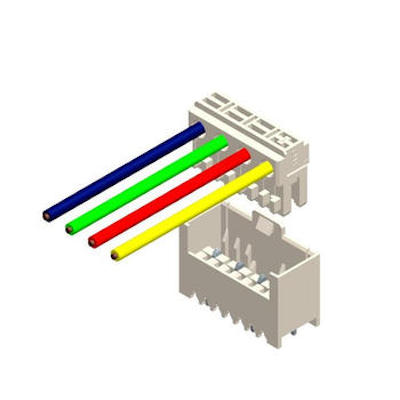

2. Линейка разъемов питания RAST 2.5, RAST 5 и RAST.Он превращается в чрезвычайно надежный продукт, который соответствует широкому спектру международных требований к огнестойкости GWT и UL94 V-0, а также обеспечивает ряд номинальных расчетных токов для улучшения автомобильного освещения и различных бытовых приборов (включая стиральные машины и стиральные машины). машины) ) гибкость.
3. Система разъемов для печатных плат RAST 5 разработана с учетом требований отопительной промышленности и предлагает множество возможностей цветового кодирования, а также варианты индивидуальной маркировки, что обеспечивает высокий уровень вариативности для быстрой, простой и точной идентификации в сложных системы.
4. РАРНФ РАСТ-разъем представляет собой прямоугольный разъем RAST 5, предназначенный для бытовой техники.Прямоугольный разъем RAST с низкой вставкой можно быстро и легко соединить со стандартными выпуклыми выступами на печатной плате, что упрощает прокладку жгута проводов в узких пространствах и использует надежный механизм блокировки для предотвращения случайного отсоединения.
Насколько я понимаю, прочитав эту статью, вы будете знать большинство разновидностей раст-коннектора.
