Вопрос: Что это за разъемы?

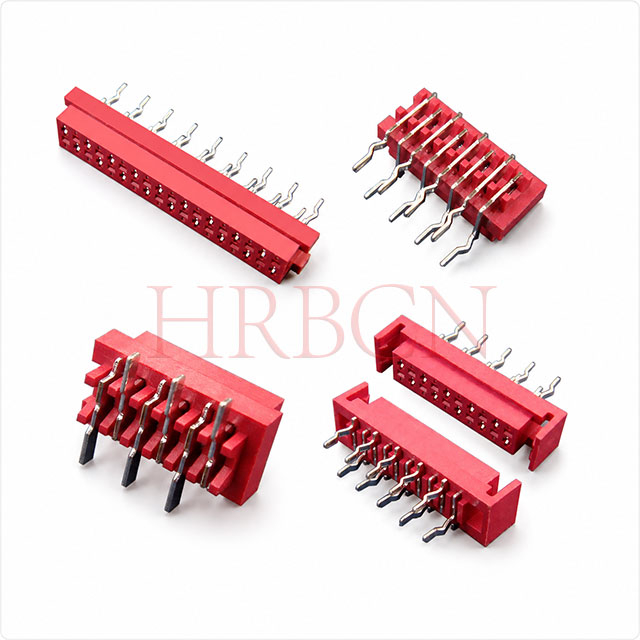

О: Все они представляют собой двухрядные гнездовые корпуса с шагом 1,27 мм, предназначенные для прямого сопряжения с печатной платой.

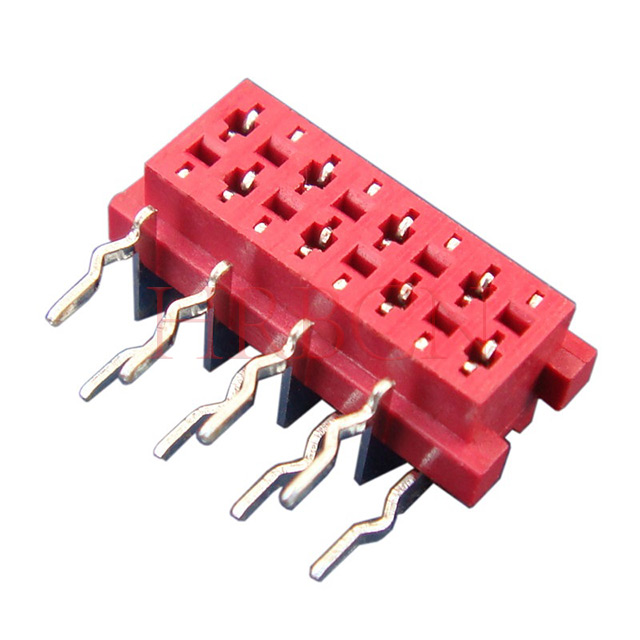

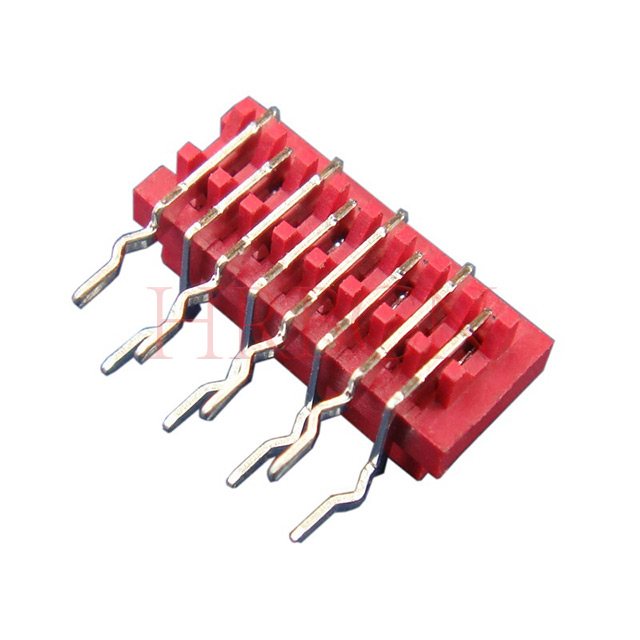

M25481R: Разъем «гнездовой разъем» | Боковой вход | ОКУНАТЬ

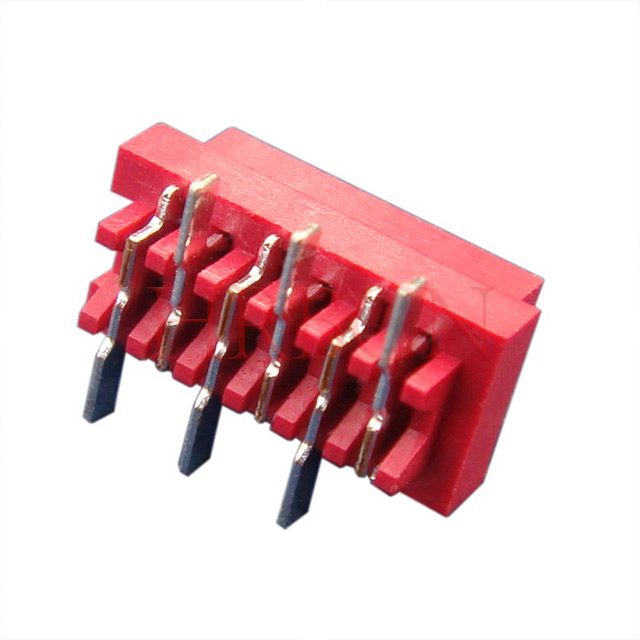

M25482: Гнездовой разъем на плате | СМД | Нормальный тип

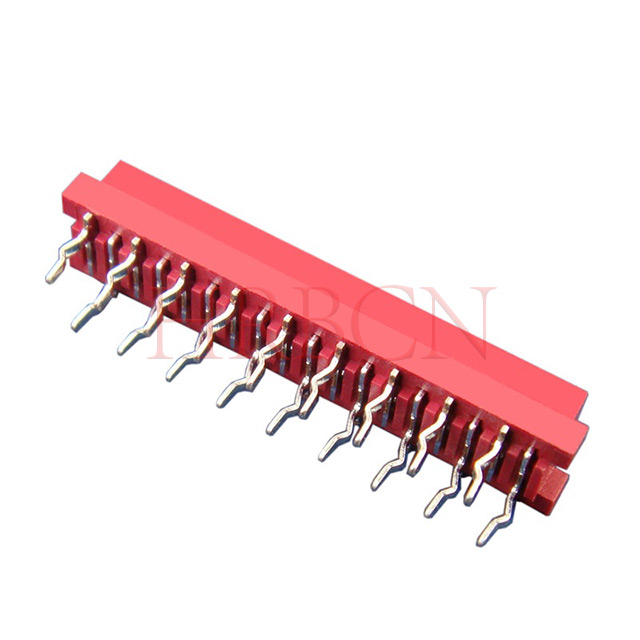

M25481 : Гнездовой разъем на плате | Верхняя запись | ОКУНАТЬ
M25484R : Гнездовой разъем на плате | Верхний вход SMD с защелками

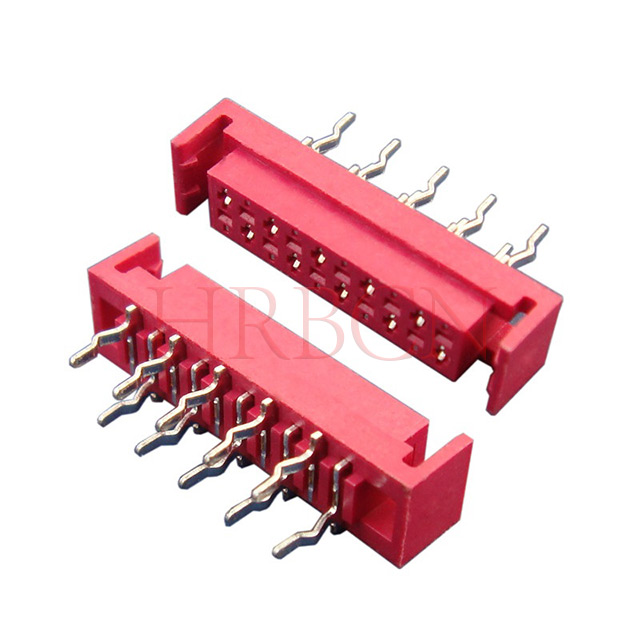

M25484 : Гнездовой разъем на плате | Верхний вход с защелками
Вопрос: Как выбрать один из этих гнездовых разъемов на плате?A: Выбирайте в соответствии с тремя ключевыми факторами: направление соединения (вход сверху/вход сбоку), тип монтажа печатной платы (DIP/SMD) и необходимость запирающей защелки.
Вопрос: Когда выбирать тип бокового входа?
О: Выбирайте M25481R, если ваша печатная плата допускает только боковое соединение или имеет недостаточно места для установки сверху.
Вопрос: В чем разница между версиями DIP и SMD? О: Модели DIP подходят для пайки волновой пайкой и ручной пайки. Модели SMD подходят для пайки оплавлением, экономят место на печатной плате и поддерживают автоматическое производство лент и катушек.
Вопрос: Нужен ли мне разъем с защелками? A: Выбирайте M25484 или M25484R с защелками для оборудования, работающего в условиях вибрации или частого движения, чтобы соединение было стабильным и не допускало ослабления. Для общего статического использования достаточно обычных типов без защелок.
Вопрос: Каков шаг этого женского жилья?
A: Он имеет стандартный двухрядный шаг 1,27 мм, что обеспечивает высокую совместимость с соответствующими разъемами контактов.
Вопрос: Какое количество контактов доступно?
A: Настраиваемые номера контактов от 2 до 24 контактов для удовлетворения различных требований к компоновке печатной платы.
Вопрос: Из какого материала изготовлен корпус?
A: Корпус изготовлен из инженерного пластика PA46 красного цвета с огнестойкостью UL94 V-0, превосходной термостойкостью и изоляцией.
Вопрос: Каковы электрические характеристики?
A: Максимальный номинальный ток 1 А и номинальное напряжение 100 В переменного/постоянного тока, идеально подходит для передачи сигнала.
Вопрос: Каков диапазон рабочих температур?
О: Он стабильно работает в диапазоне от -40 ℃ до +105 ℃ и подходит для большинства промышленных и коммерческих сред.
Вопрос: Нужны ли мне провода или кабели для подключения?
О: Нет. Это исключительно для межплатного соединения. Две печатные платы соединяются напрямую путем соединения друг с другом.
Вопрос: долговечны ли контакты?
A: Внутренние контакты изготовлены из фосфористой бронзы с луженым покрытием, имеют низкое контактное сопротивление и хорошие антиокислительные характеристики, что обеспечивает длительный срок службы.
В: Есть ли у него конструкция, предотвращающая неправильную вставку?
А: Да. Встроенный ключ поляризации предотвращает ошибки обратного сопряжения и сборки.
Вопрос: Соответствует ли этот продукт экологическим требованиям?
О: Все продукты полностью соответствуют стандартам RoHS для применения на мировом рынке.
Вопрос: Какой процесс пайки поддерживает DIP-разъем?
A: Конструкция DIP с вертикальным сквозным отверстием (серия M25481, M25481R и серия M25484), совместимая с пайкой волной и ручной пайкой.
Вопрос: Какой процесс пайки поддерживает разъем SMD?
A: Он имеет конструкцию для поверхностного монтажа (серия M25482 и серия M25484R), подходящую для пайки оплавлением. Для автоматизированного производства доступна упаковка на катушках.
