M20036S-2xN-C.pdfM20032S-2xN-C.pdf
Технические характеристики
Материал:
Корпус: ПБТ UL94V-0
Уплотнительное кольцо: силиконовая резина
Уплотнительная заглушка: силиконовая резина
Контакты: Медный сплав
Электрические характеристики
Выдерживаемое напряжение: 1000 В переменного тока, одна минута.
Номинальный ток: 3 Ампер Макс.
Номинальное напряжение: 1000 В переменного/постоянного тока Макс.
Сопротивление изоляции: 1000 мОм мин.
Рабочая температура: от -40 до 105 градусов

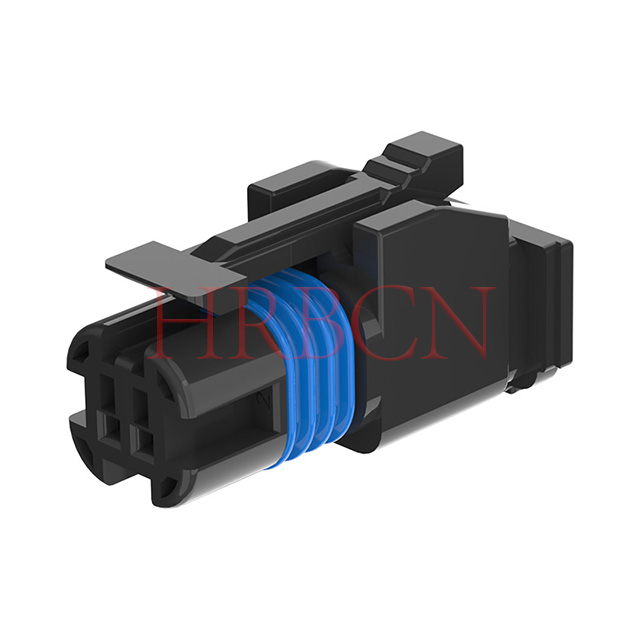

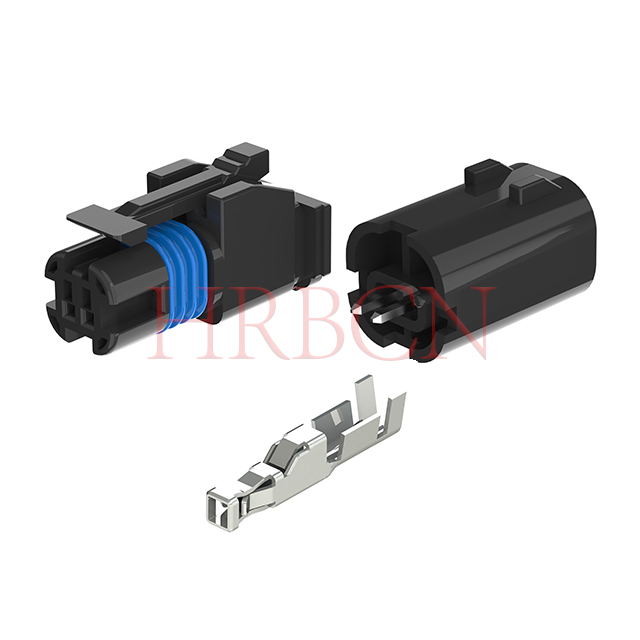

Водонепроницаемый разъем «провод к плате»:
Большинство водонепроницаемых разъемов имеют большие размеры, с ними сложно обращаться в производственных условиях, и они дороги.Удовлетворение потребностей клиентов в водонепроницаемых разъемах малого форм-фактора, простых в обращении и экономичных, долгое время было сложной задачей.

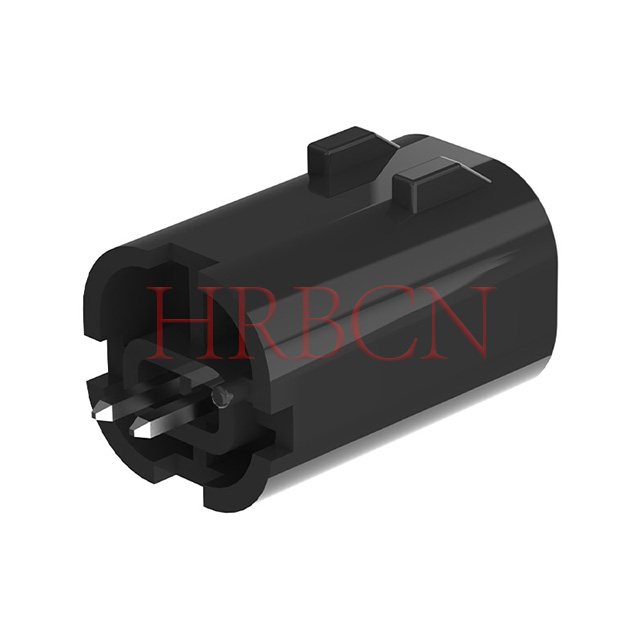

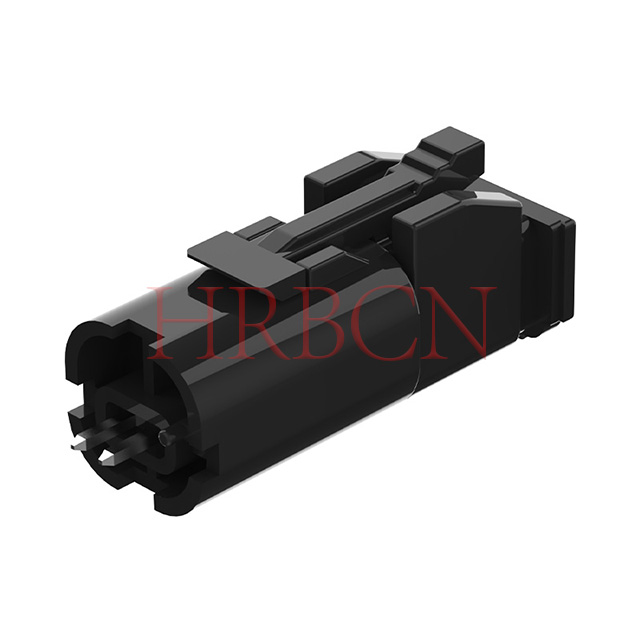

Водонепроницаемые электрические разъемы «провод к плате» удовлетворяет потребность в водонепроницаемом разъеме небольшого форм-фактора.Он имеет класс водонепроницаемости IP67 согласно IEC 60529. Он имеет шаг 2,0 мм (от контакта к контакту) и расстояние между рядами 4,0 мм для двухрядных версий.Общий размер в соединенном состоянии составляет всего 30,2 мм для серии «провод к проводу» и 21,0 м для версии «провод к печатной плате».

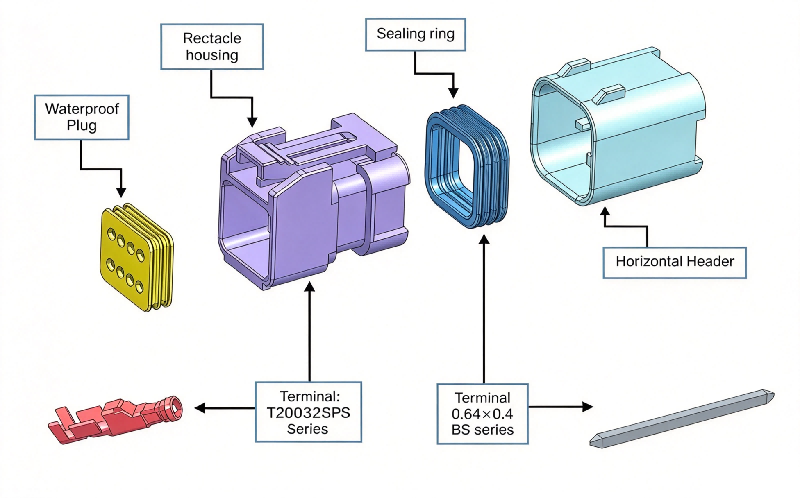

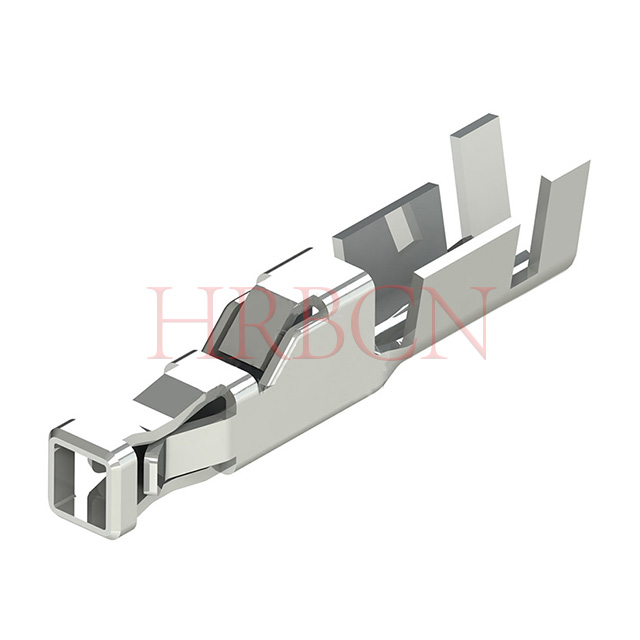

Доступные в 2, 3 и 4 положениях, водонепроницаемые разъемы «провод-плата» представляют собой аналогичное экономичное решение за счет использования луженого контакта розетки из фосфористой бронзы.Как и в версии «провод-провод», контактная система версии «провод-плата» рассчитана на ток 3 А и работает с проводами 24–22AWG.В закрытых разъемах используются луженые контакты из медного сплава, они доступны с вертикальным или верхним вводом, предназначены для общего использования, а также для печатных плат с полимерным покрытием («герметизированных»).Разъем также предназначен для соединения проводов с помощью этого разъема для максимальной гибкости.
Особенность:
Водонепроницаемость
Содержащееся уплотнительное кольцо
Твердое резиновое уплотнение
Конструкция с двойной пружиной
Замки между корпусом и клеммой
Замок внутри корпуса
Приложение:
Электромобиль
Электрический мотоцикл
Автомобильная камера встроенная водонепроницаемая
Автомобильный аккумулятор встроенный водонепроницаемый
Наружная гидроизоляция
